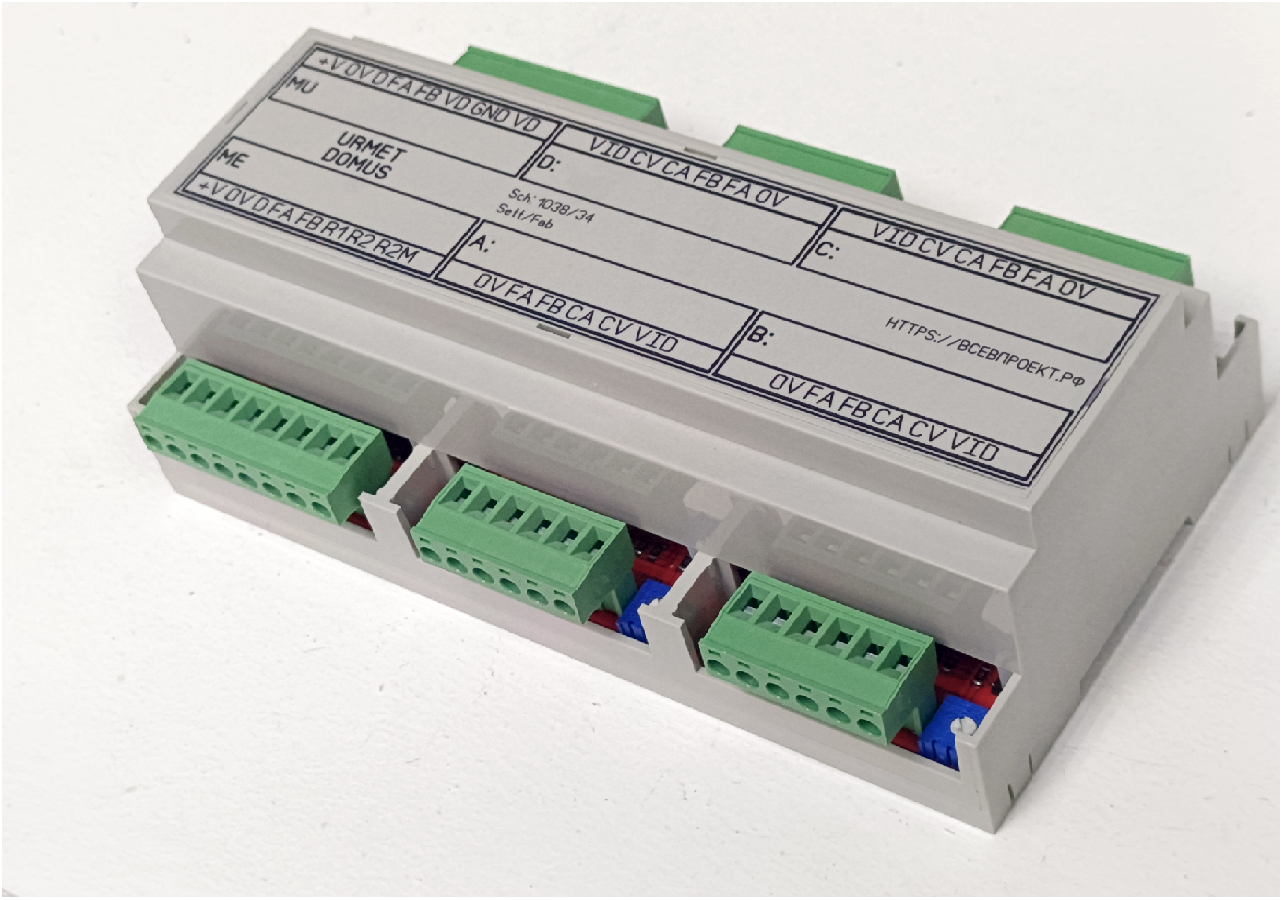

Декодер Urmet 1038/34

Описание

Декодер Urmet 1038/34 (далее декодер) предназначен для подключения четырёх абонентских устройств к домофонной системе Urmet 1038 Digivoice.

Особенности

• Возможность подключения магистрального видеосигнала и усиление для каждого абонента.
• Для каждого подключенного абонентского устройства имеется отдельный независимый видеовыход.
• Возможность регулировки уровня видеосигнала для каждого подключенного абонента.
• Программирование номера квартиры индивидуально для каждой ячейки без переписывания остальных.
• Простота программирования номера квартиры.

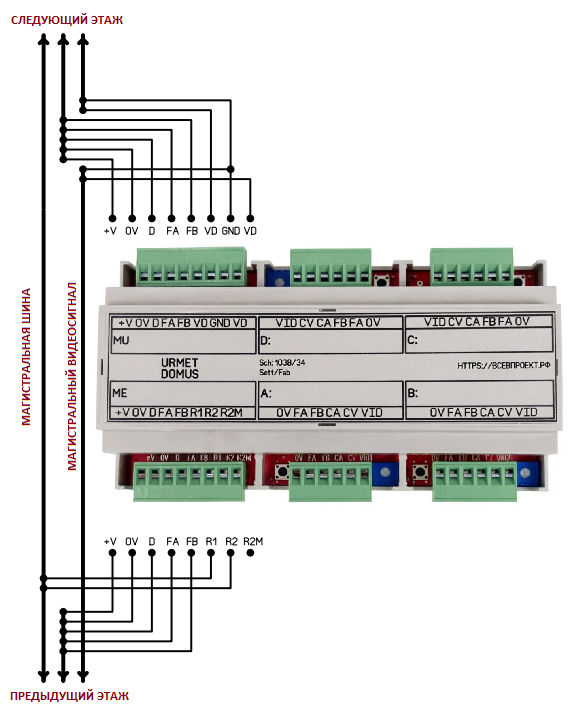

Схема подключения

(нажмите для увеличения)

Инструкция при подключении декодера

1. Подключите устройство согласно схеме в описании.
2. Убедитесь что присутствует питание +V (24V) и высокий уровень шины данных D.
3. Если подключаете магистральный видеосигнал, то убедитесь что присутствует напряжение питания R1-R2 (16-18V).
4. Запрограммируйте необходимую ячейку декодера:
   • Для этого нажмите и удерживайте нажатой кнопку программирования нужной ячейки. Загорится соответствующий ячейке индикатор.
   • На общедомовой вызывной панели осуществите вызов в необходимый номер квартиры. Индикатор погаснет, ячейка запрограммирована.
5. Подключите к ячейке абонентское устройство.
