PoE Splitter с гальванической развязкой V1 3DIN

Описание

PoE сплиттер (PoE splitter) Galvanic Isolation V1 — это устройство, которое разделяет электрическое питание и данные, передаваемые по одному кабелю Ethernet в технологиях Power over Ethernet (PoE).

Устройство не только разделяет данные и питание (как обычный PoE-сплиттер), но и обеспечивает электрическую изоляцию между сетевой частью и потребителем энергии.

Особенности

• Полная поддержка PoE IEEE 802.3af/at
• Входное напряжение: 44–57 В
• Гальваническая развязка (электрическая изоляция) между сетевой частью и потребителем
• Регулировка выходного напряжения: от 8 до 18 В (до 24 Вт)
• Варианты по току: 12В/2А, 14В/1.7А, 18В/1.3А, 9В/2.6А
• Дополнительный источник питания: 5 В, 1 А
• Защита от перегрузки и КЗ
• Устойчив к помехам и высоковольтным импульсам
• Собран на современной элементной базе с запасом прочности
• Произведён в России
• Разумная цена при локальном производстве

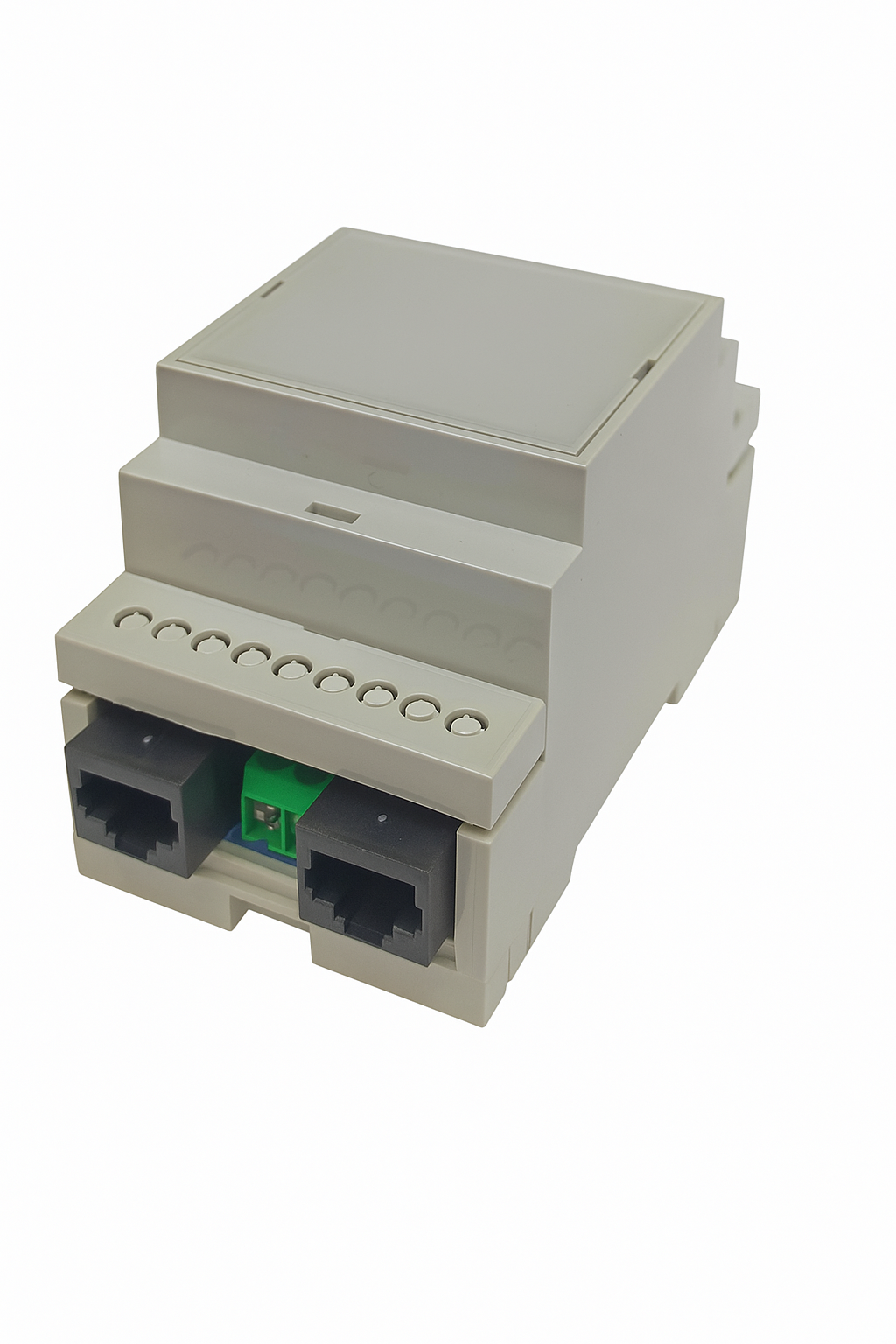

• Корпус 3DIN — крепление на DIN-рейку

Подключение

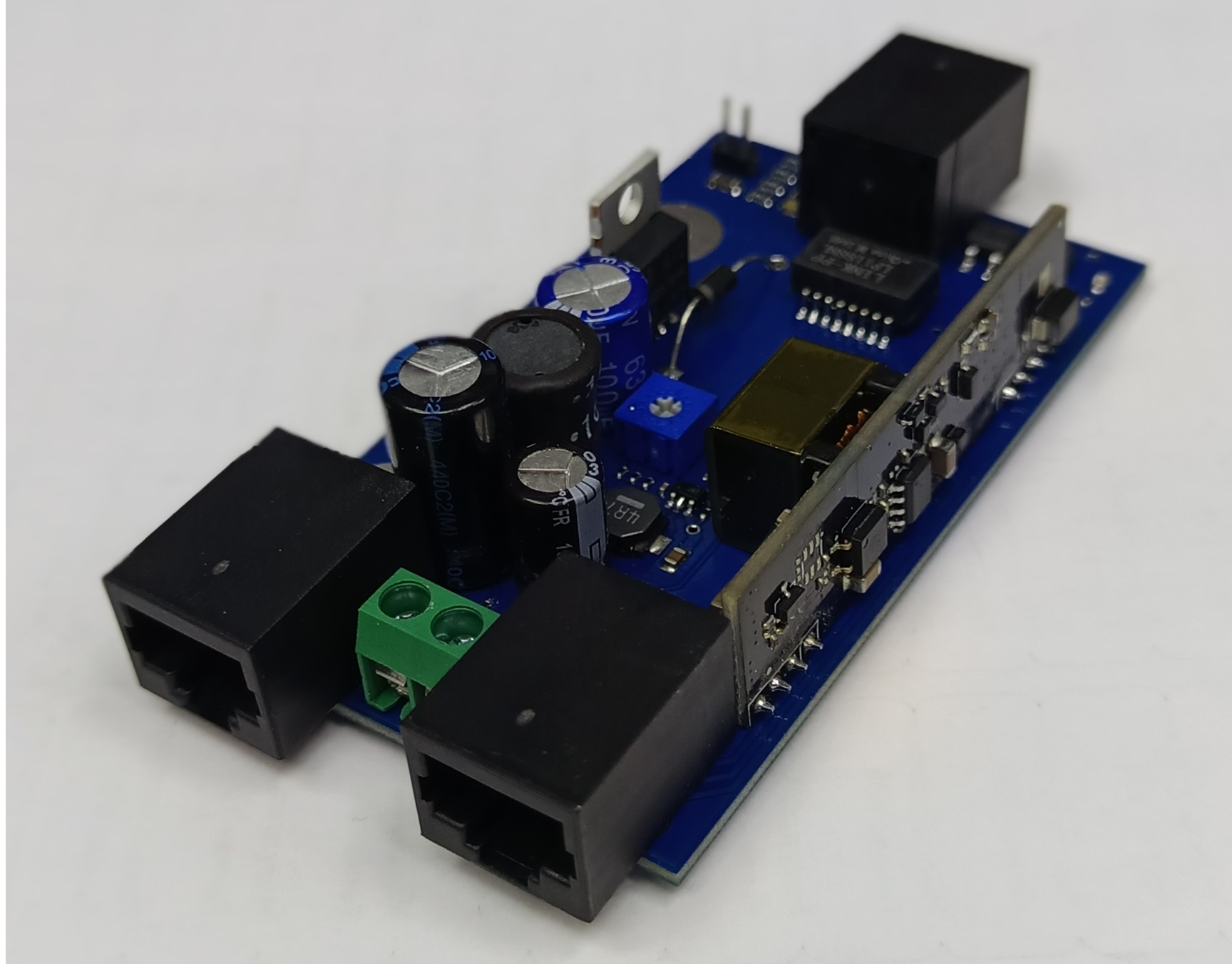

На плате три разъёма RJ45 (8P8C):

• Верхний — вход от PoE-источника (роутер, коммутатор). Обжимка: T-568B
• Нижний слева — выход питания (например, 12 В). Обжимка: T-568B
• Нижний справа — выход данных (Ethernet). Обжимка: T-568B

Распиновка выхода питания

Патч-корд, обжатый по стандарту T-568B:

Регулировка напряжения

На плате установлен потенциометр для ручной настройки выходного напряжения в диапазоне от 8 до 18 В.

Дополнительное питание 5 В

На плате есть винтовая клемма для подключения внешнего питания:

• Левая клемма — +5 В
• Правая клемма — GND

Выход: 5 В, 1 А — фиксированный, используется для питания дополнительных устройств.
