Модуль сопряжения GEBEL-1_v12_ARM

Для подключения 4-проводных видеодомофонов к системам Визит, Элтис

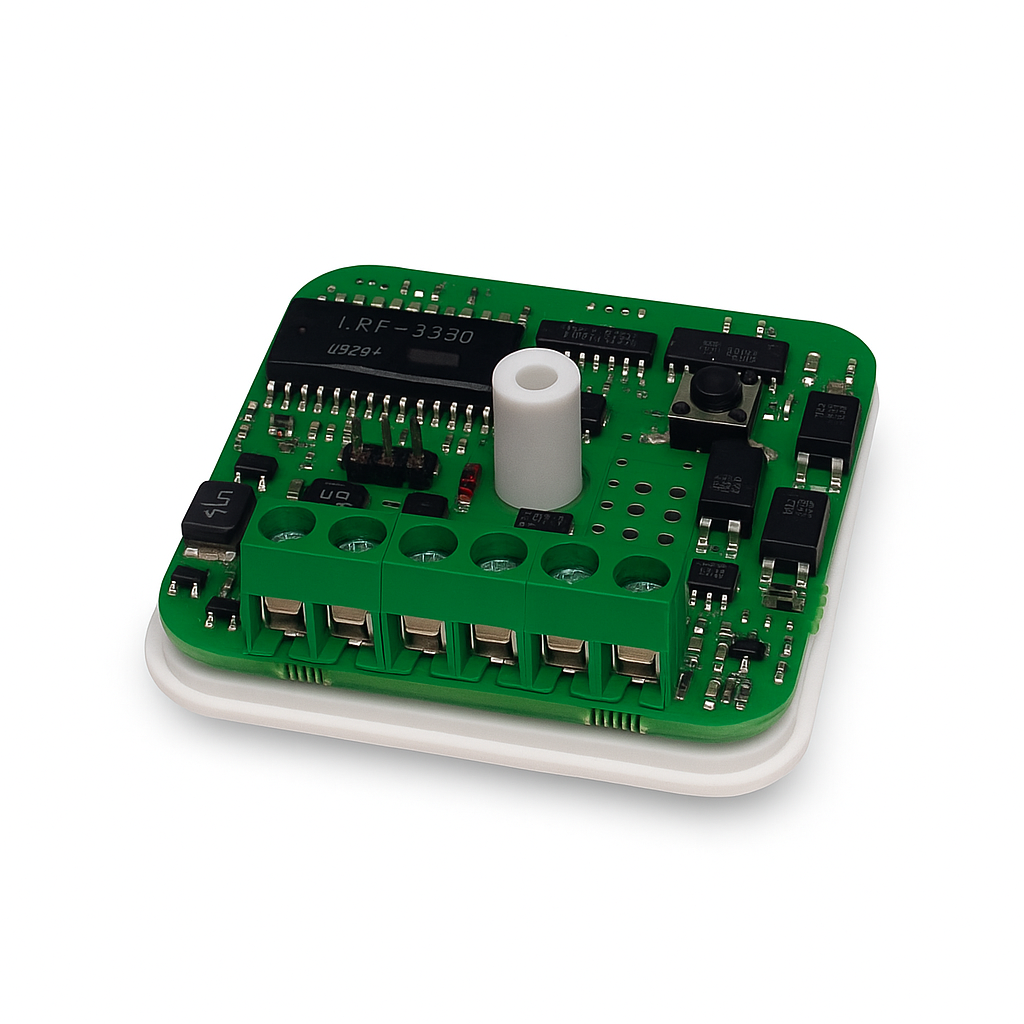

Модуль сопряжения GEBEL-1_v12_ARM для систем Визит, Элтис

Цена: 1 000 ₽

Описание

Модуль сопряжения GEBEL-1_v12_ARM обеспечивает совместимость любого 4-проводного видеодомофона (KOCOM, Commax, GARDI, TANTOS, SLINEX, FALCON EYE, KENWEI и др.) с координатными системами типа Визит, Элтис в качестве абонентского устройства.

Имеет обязательную гальваническую развязку между координатной системой и видеодомофоном — защита от помех и перепадов напряжения.

Режимы работы

Режим выбирается кнопкой на модуле. Каждый режим индицируется светодиодом:

  • Режим 1 — стандартный (1 краткое мигание)
  • Режим 2 — N.O., нормально открытый контакт H (2 мигания)
  • Режим 3 — N.C., нормально замкнутый контакт H (3 мигания)
  • Режим 4 — постоянное питание (4 мигания)
  • Режим 5 — режим вахтера (5 миганий)

Смена режима: удерживайте кнопку bt на модуле.

Описание режимов

Режим 1 (1 мигание)
Схема №1: X1 — правое, X2 — правое, X3 — верхнее
Стандартный режим. Универсальный для всех моделей мониторов.
Режим 2 (2 мигания)
Схема №2: X1 — правое, X2 — правое, X3 — верхнее
N.O. — замыкание контакта H на GND активирует трубку.
Режим 3 (3 мигания)
Схема №3: X1 — правое, X2 — правое, X3 — верхнее
N.C. — размыкание контакта H на GND активирует трубку.
Режим 4 (4 мигания)
Схема №4: X1 — правое, X2 — правое, X3 — отсутствует
Постоянное питание от внешнего блока. Сигнал вызова формирует сам модуль. Исключает ложные вызовы (например, от ключей).
Рекомендуется для HIKVISION, HIWATCH.
Режим 5 (5 миганий)
Схема №5: X1 — правое, X2 — правое, X3 — верхнее
Режим вахтера — дверь открывается автоматически после каждого вызова.

Настройка модуля

  1. Подключите модуль по выбранной схеме (с контактом H или без, с внешним питанием)
  2. Убедитесь, что джамперы выставлены по умолчанию:
    • X1 — правое положение
    • X2 — правое положение
    • X3 — верхнее положение
  3. Подайте питание, активировав канал на мониторе
  4. Проверьте текущий режим по индикации. При необходимости измените кнопкой bt

Техподдержка при подключении

Прежде чем обращаться в техподдержку, убедитесь в следующем:

  1. Вы — технически грамотный специалист с опытом подключения домофонов
  2. Модуль подключён правильно и качественным проводом с учётом сечения и длины
  3. Учтены активное и реактивное сопротивление на частотах до 4.4 МГц
  4. Домофонная система исправна и проверена
Если есть сомнения хотя бы по одному пункту — обратитесь к специалисту. Просим не беспокоить техподдержку без необходимости.
